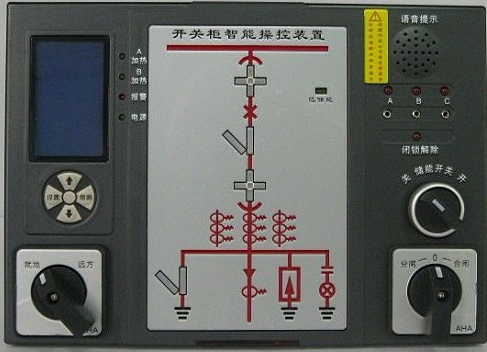

產品概述
本系列產品是全新概念的開關柜智能操控裝置，其功能強大，用于3—35KV 戶內開關柜，取代現有的一次回路模擬、帶電顯示器、自動加熱除濕控制器、斷路器分閘按鈕、斷路器分合閘狀態指示、接地開關指示、增加了智能語音防誤、帶電顯示等功能及Rs485通訊接口，適用于中置柜、手車柜、固定柜、環網柜等多種開關柜。
本產品采用單片機控制，增加了智能化功能，除可顯示開關分和狀態外，還可判斷指出開關手車是處于試驗位置宇工作位置之間，還是處于柜體之外，增加了語音防誤提示功能和超溫報警等功能。采用獨特的抗干擾技術，抗干擾能力強。采用工業級電子元件，可靠性高。根據用戶不同要求，量身定做，設計不同的功能組合。同時本儀器外觀精致，美觀、簡化、美化了開關柜面板。
其次，具備溫濕度顯示，RS485通訊接口使其具備了與變電站其他設備，組成實顯的危機防誤監控系統；結合最新斷路器發展趨勢開發新一代的智能操作裝置等多項擴展功能。
注明：轉換開關為可選項，依據實際需要選用。
技術指標
1、工作電壓：
裝置供電：AC85V—265V50HZ或
DC110/DC220V 50HZ
負載供電：AC220V+10% 50HZ
2、電壓回路功耗：≤15VA
3、抗電強度：外殼與端子間≥ AC2000V
4、絕緣性能：外殼與端子間≥ 100M Ω
5、通訊：RS485 波特率4800
6、溫濕度控制范圍：溫度0℃-99℃ 濕度0％RH-95％RH
7、溫濕度精度：溫度+2℃ 濕度+5％RH
8、工作環境：正常工作溫度-20℃-70℃
相對濕度 ≤95％
9、 抗電磁干擾性能：符合 IEC60255-22 的標準規定
接線說明

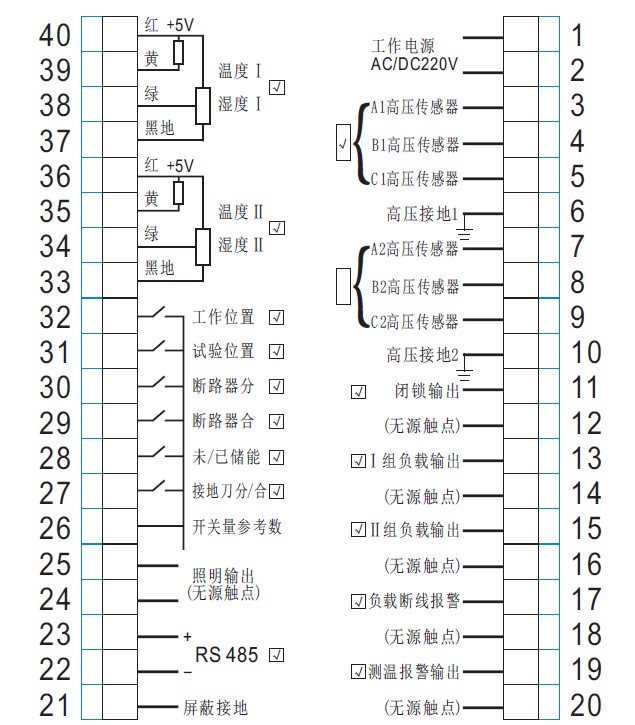

1、端子接線圖
★注：特殊裝置的端子接線按實際裝置接線圖為準。
裝置外形及開孔尺寸
1、安裝方式：
本產品為面板式安裝，其標準配件有：溫濕度傳感器、溫濕度傳感器線、安裝支架、綠接線端子等。安裝時只需在開關面板上開好孔，開關柜開孔尺寸為220×165mm，將裝置嵌入開孔，只需用三個安裝支架卡入裝置固定后旋緊緊箍螺釘即可。
2、傳感器安裝方式
(1)采用35mm導軌式安裝或用螺絲固定。
(2)采用固定式安裝（孔距37mm，孔徑4mm）
(3)溫濕度傳感器的連線采用端接口插件方式連接。
訂貨須知
² 請?zhí)峁┮淮畏桨笀D和系統電壓等級；
² 請說明是否需要配套加熱器；
² 請說明溫濕度傳感器所配電纜長度；
² 請說明是否需要通訊功能。
售后服務
1、屬于本公司職責范圍內的原因，免費保修一年，終身維護。
2、對產品出現的問題，24小時之內給予答復。若有重大技術問題，公司將派技術人員以最快的速度赴現場解決問題。
3、在售前、售中、售后的過程中，對有關產品的應用、設計等相關事宜均予準確、及時的應答，并提供相應的技術支持。
4、如有其它技術問題，請致電我公司客服電話13793606005。
